НКУ серии «ПРОТОН» на токи от 3200А до 8500А предназначены для распределения электроэнергии трёхфазного переменного тока напряжением 0,4 (0,69) кВ и частотой 50 Гц в сетях с изолированной или глухозаземлённой нейтралью.

Применяется для главных распределительных щитов жилых зданий или промышленных предприятий, центров управления двигателями, панелей щитов в трансформаторных подстанциях и т.п.

ООО Энергостар ООО Энергостар

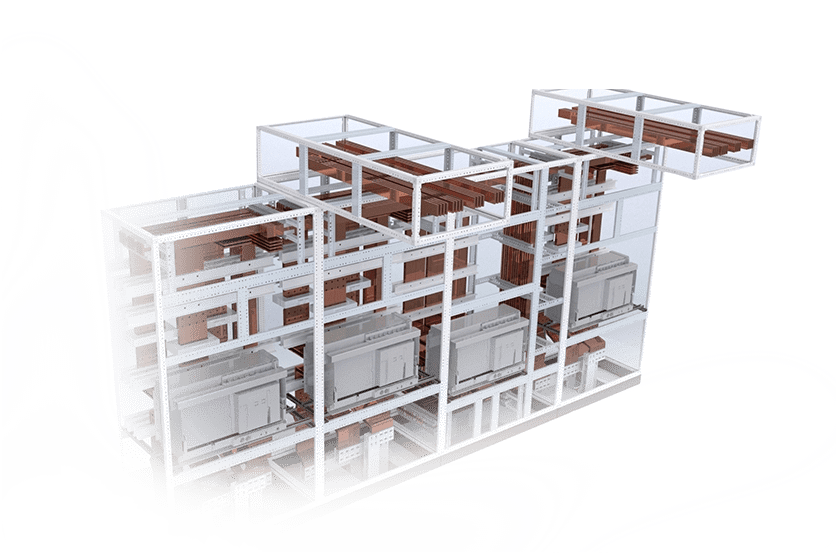

Технические возможности

cart 05 0

Модульный принцип построения позволяет решать любые задачи в области проектирования электрощитового оборудования

Обладает уникальными техническими возможностями по надежности, безопасности и удобству эксплуатации

Создает безграничные возможности для реализации самых амбициозных задач

Основные технические характеристики

Наименование параметраЗначение
Тип тока Переменный
Номинальное напряжение, кВ до 0,69
Тип системы заземления TN-C, TN-C-S, TN-S
Номинальный ток устройства, А до 8 500
Номинальная частота, Гц 50 (60)
Номинальный кратковременный допустимый ток сборных шин, Icw, кА до 130
Номинальный ударный ток сборных шин, Ipk, кА до 330
Число секций и модулей распределения и управления определяется электрической схемой и заданием заказчика
Степень защиты оболочки (по ГОСТ 14254) до IP54 включительно
Устойчивость оборудования к сейсмическому воздействию по шкале MSK64 9 баллов
Степень секционирования До 4b включительно
Срок службы, не менее, лет 30

Конструкция

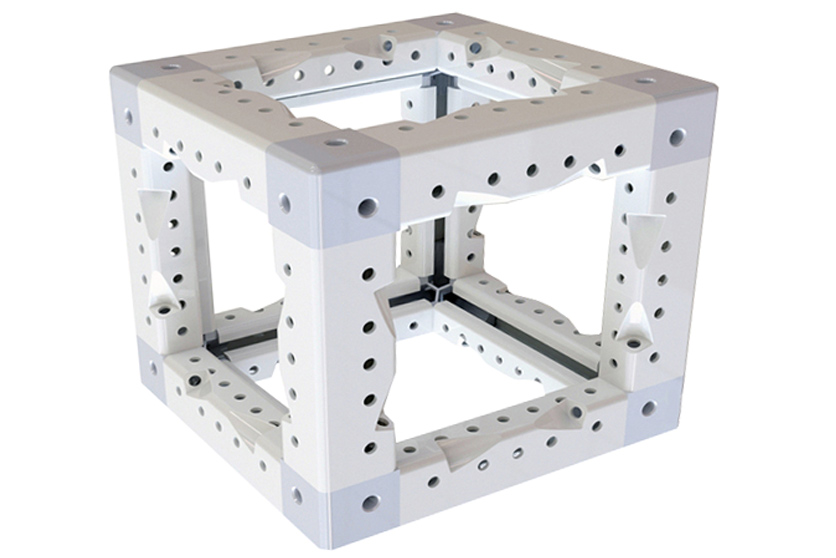

Модуль

Гальваническое алюмоцинковое покрытиев два раза более стойкое по сравнению с оцинковкой

С помощью отверстий, предусмотренных по всей длине цоколя, обеспечивается легкий и быстрый монтаж стоек

Продуманные инженерные решения значительно сокращают время на монтаж НКУ

Конструкцивное исполнение

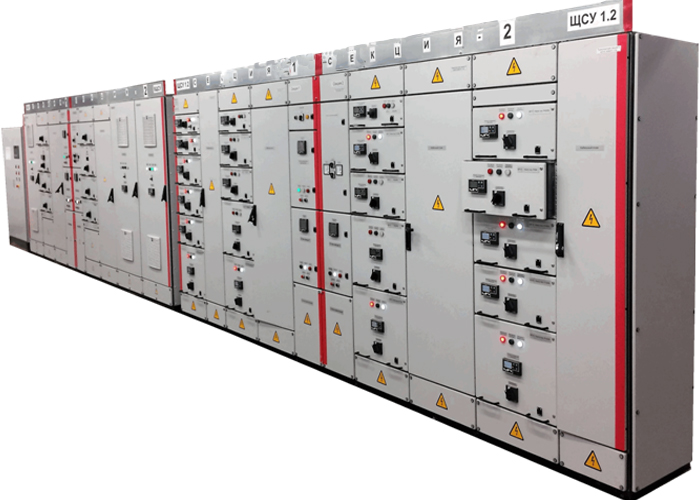

НКУ Серии "ПРОТОН"

cart 05 0   Загиб
Стационарные блоки Выдвижные блоки

Монтаж и эксплуатация

Конструктив отвечает большинству современных требований к монтажу и представляет собой установку на ровное основание с заранее подготовленными кабельными трассами.
НКУ серии «ПРОТОН» является полностью законченным изделием. Для ввода в эксплуатацию требуется подключение внешних кабельных линий и комплексное опробование.




Высота над уровнем моря не более 2000м

Верхнее значение относительной влажности воздуха – 80% при температуре +25° С

Верхнее значение температуры окружающего воздуха – плюс 40°С

Нижнее значение температуры окружающего воздуха – минус 5°С

Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агресивных паров и газов, разрушающих изоляцию и металл.

НКУ серии «ПРОТОН» могут быть установлены в блочно-модульные здания (БМЗ), оборудованные системами вентиляции и обогрева.

Документация

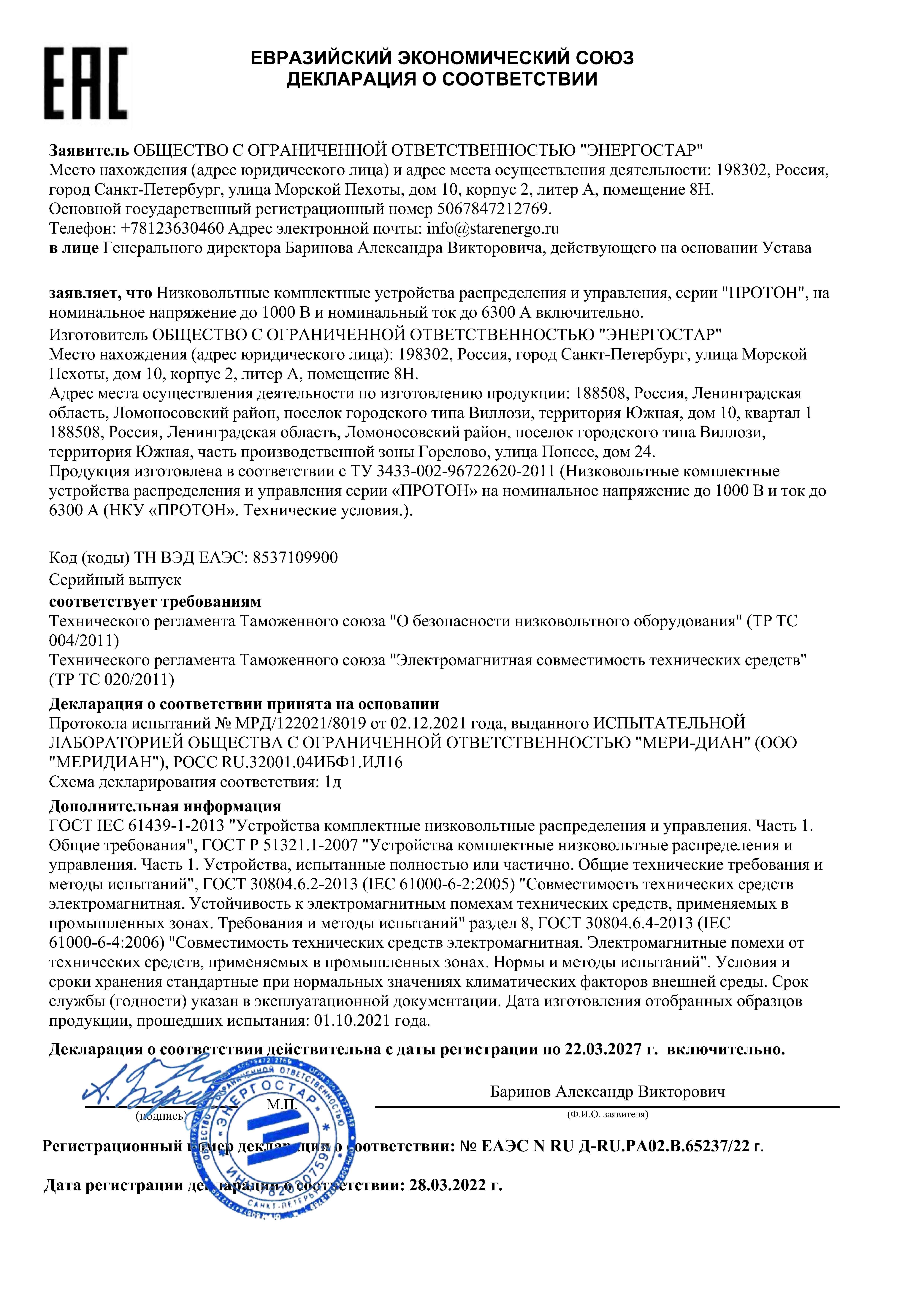

Декларация о соответствии PDF DLND 198 262

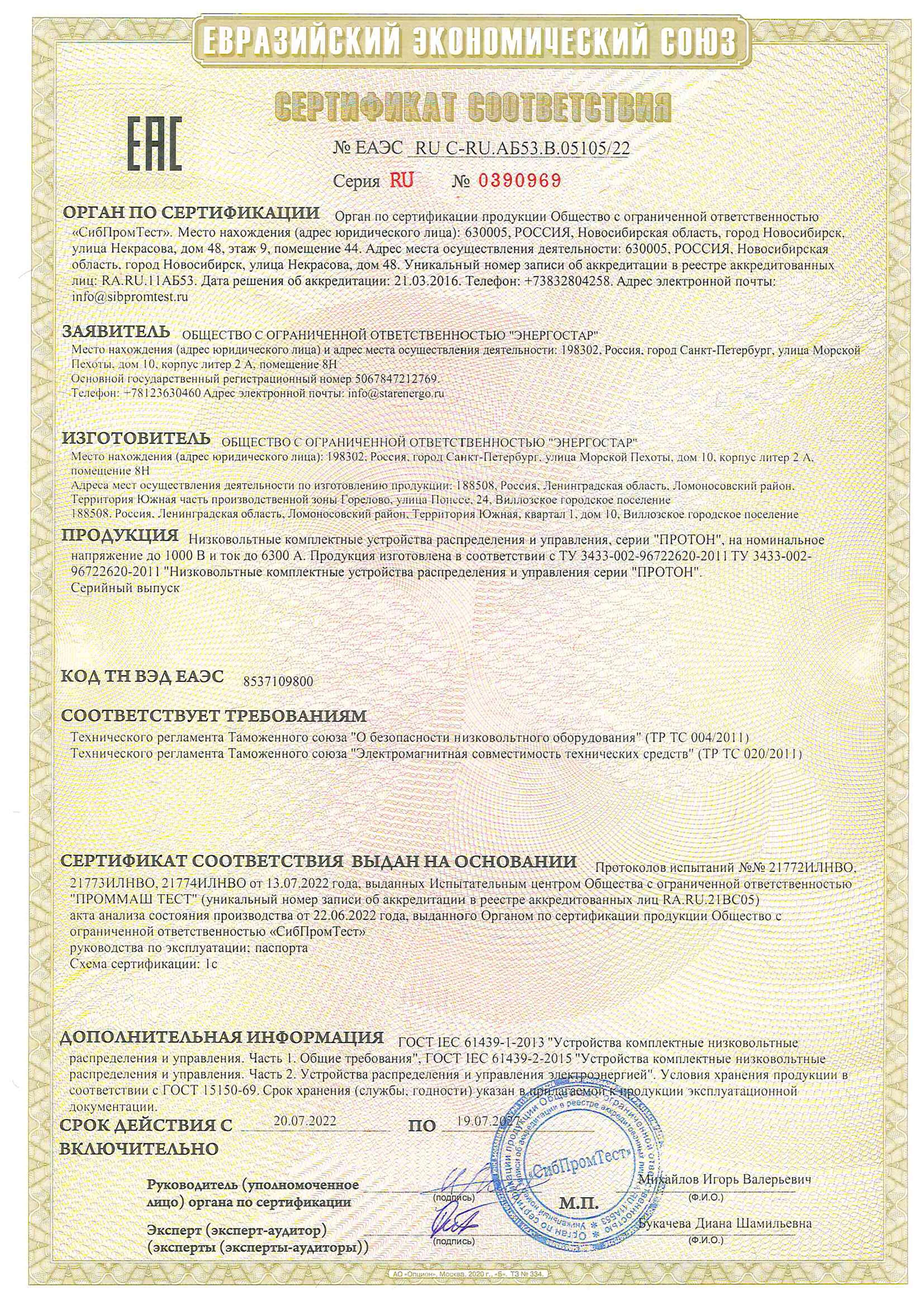

Сертификат соответствия PDF DLND 198 262

//
