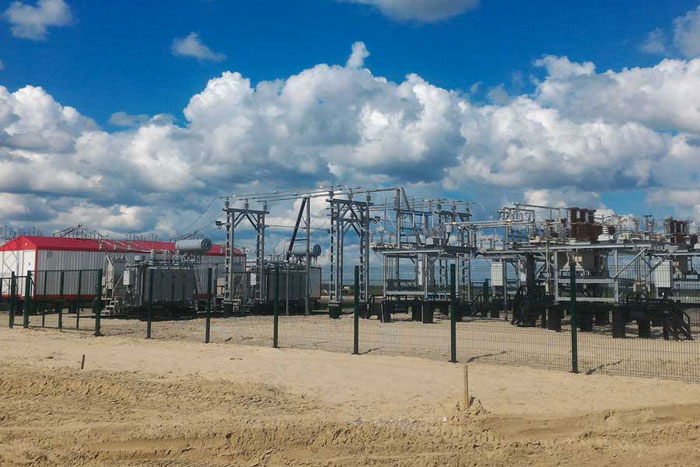

КТПБ-Э 35-110-220 КВ



КТПБ-Э предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц.

КТПБ-Э используются для электроснабжения промышленных предприятий, сельскохозяйственных районов, крупных строительных площадок и на электрических станциях.

  • ООО Энергостар
  • ООО Энергостар
ООО Энергостар ООО Энергостар


Возможности

КТПБ-Э 110/35/6(10) кВ предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц.

КТПБ-Э используются для электроснабжения:

  • промышленных предприятий
  • сельскохозяйственных районов;
  • крупных строительных площадок;
  • на электрических станциях.
cart 05 0
  • Применение оборудования, не требующего регулярного обслуживания.
  • Применение технологий, обеспечивающих долговечность эксплуатации.
  • Применение энергосберегающих технологий.
  • Высокая степень заводской готовности.
  • Стойкость к суровым условиям окружающей среды (от –60 °С до +40 °С). Доставка оборудования в удаленные районы Севера.
  • Применение индивидуальных схем ОРУ.

основные Характеристики

Основные технические характеристики обеспечиваются устанавливаемым оборудованием.



Номинальное напряжение высшее, кВ

  110

Номинальное напряжение среднее, кВ

35

Номинальное напряжение низшее, кВ

6 (10)

Номинальная мощность силового трансформатора, кВА

до 63 000
Номинальный ток главных цепей, А 1000, 2000

Ударный ток главных цепей, кА

102

Ток термической стойкости (3 сек), кА

40

Номинальное напряжение вспомогательных цепей

переменного тока, В

постоянного тока, В



380/220

220
Климатическое исполнение У, УХЛ, ХЛ



Конструкция

КТПБ-Э конструктивно состоит из следующих частей:

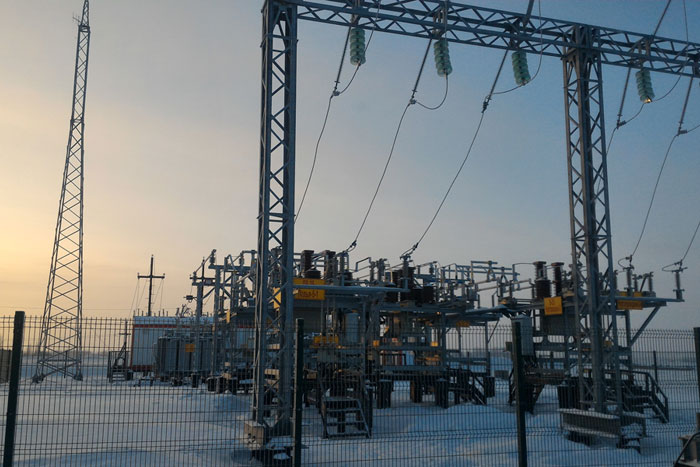

  • открытого распределительного устройства (ОРУ 35,110 кВ) на базе блоков ОРУ 35, 110 кВ;
  • силовых трансформаторов;
  • закрытого распределительного устройства ЗРУ на базе комплектных распределительных устройств КРУ 6(10) или 0,4 кВ;
  • общеподстанционного пункта управления (ОПУ).



монтаж

КТП-Э обладают высокой степенью заводской готовности. Все цепи уже расключены, на объекте требуется выполнить пуско-наладочные работы и подключить входящие, отходящие, транзитные кабельные линии.



Эксплуатация

  • Ровное подготовленное основание.
  • Высота над уровнем моря не более 1000 м.
  • Верхнее значение относительной влажности воздуха – 80% при температуре +25° С
  • Верхнее значение температуры окружающего воздуха – плюс 40°С
  • Нижнее значение температуры окружающего воздуха – минус 55°С
  • Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агресивных паров и газов, разрушающих изоляцию и металл.



Документация

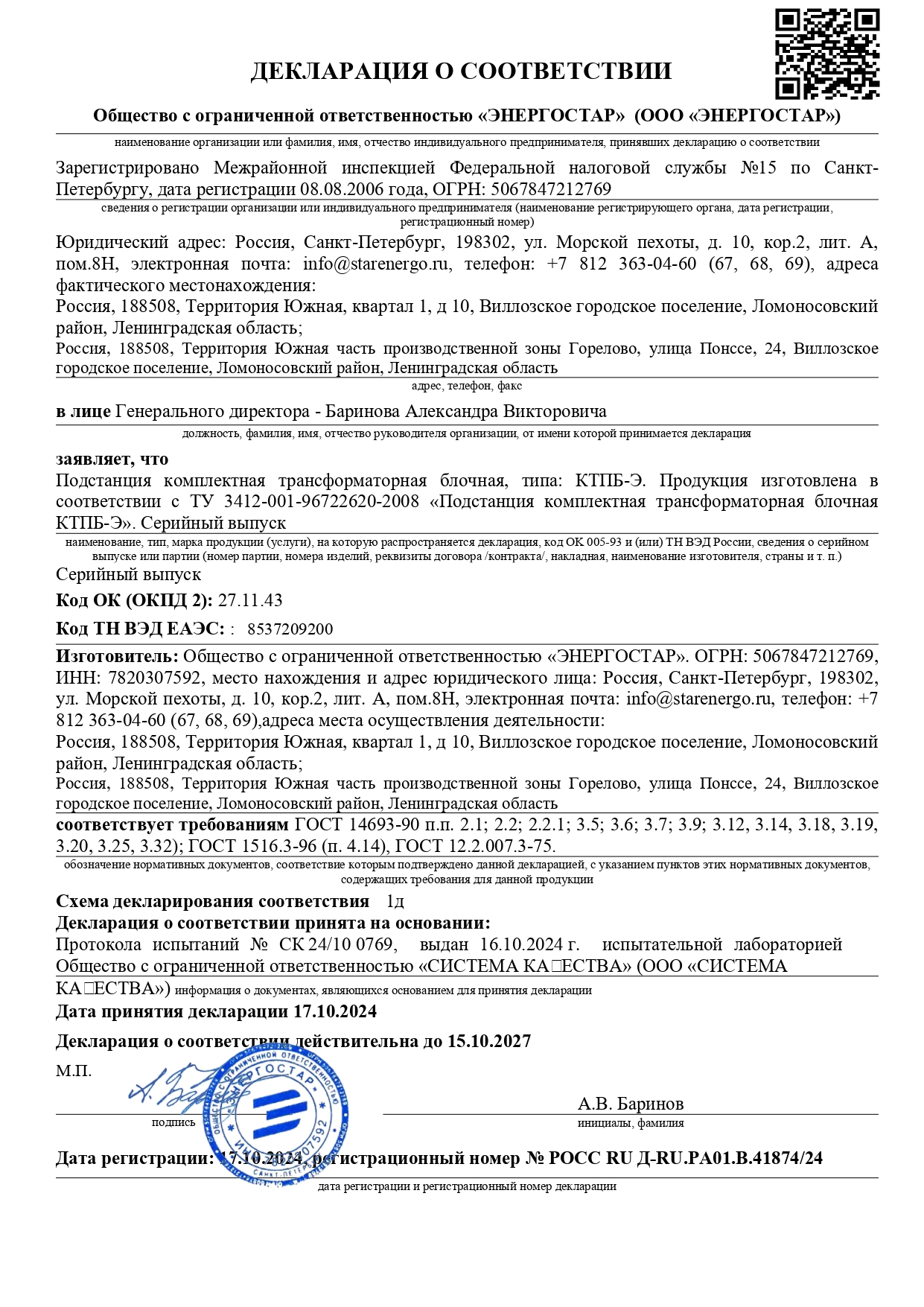

Декларация о соответствии JPG


//
