КРУ 6(10) КВ "ПОЗИТРОН"



КРУ серии «ПОЗИТРОН» – это серия шкафов КРУ с комбинированной изоляцией, предназначенных для комплектования распределительных устройств напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью; КРУ серии «ПОЗИТРОН» применяются как на первичном, так и на вторичном уровнях распределения электроэнергии, используются генерирующими и сетевыми компаниями, промышленными предприятиями и на объектах инфраструктуры.

  • ООО Энергостар
  • ООО Энергостар
ООО Энергостар ООО Энергостар

Возможности КРУ серии «ПОЗИТРОН»:

  • Для защиты персонала при аварийных режимах применяется система сброса избыточного давления;
  • Удобный доступ в отсек сборных шин;
  • Система простых и логически понятных механических и электромагнитных блокировок; • Высокая степень стойкости к воздействию окружающей среды;
  • Быстродействующий заземляющий разъединитель снабжен пружинным приводом;
  • По желанию заказчика может быть установлен моторизированный привод для выкатного элемента и заземляющего разъединителя, позволяющий осуществлять дистанционное управление ячейкой;
  • Универсальность модульного конструктива позволяет встроить любую аппаратную часть по запросу заказчика (Таврида, Siemens, Элтехника и др.);
  • Выкатной элемент обладает высоким запасом прочности;
  • Удобное кабельное подключение. .

Основные технические характеристики

Наименование параметраЗначение
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток главных цепей КРУ, А 630-4000
Номинальный ток сборных шин, А 1600-4000
Номинальный ток трансформаторов тока, А 200-4000
Номинальный ток отключения силового выключателя, кА 20; 25; 31,5
Ток термической стойкости, кА 20; 25; 31,5
Длительность протекания тока термической стойкости главных токоведущих цепей, сек 3
Длительность протекания тока термической стойкости цепей заземления, сек 1
Ток электродинамической стойкости, кА 51; 64; 81
Номинальные напряжение цепей управления и сигнализации при постоянном токе, В 110; 220
Номинальные напряжения цепей управления и сигнализации при переменном токе, В 110; 220
Номинальные напряжения цепей управления и сигнализации цепей освещения, В 24
Электрическое сопротивление изоляции, МОм главных токоведущих цепей, не менее 1000
Электрическое сопротивление изоляции, МОм цепей управления и вспомогательных цепей, не менее Выкатное исполнение
Ток термической стойкости сборных шин в течение 3с на стороне ВН, кА 1
Срок службы до списания, лет, не менее 25
Степень защиты по ГОСТ 14254-96 IP 31

Конструкция

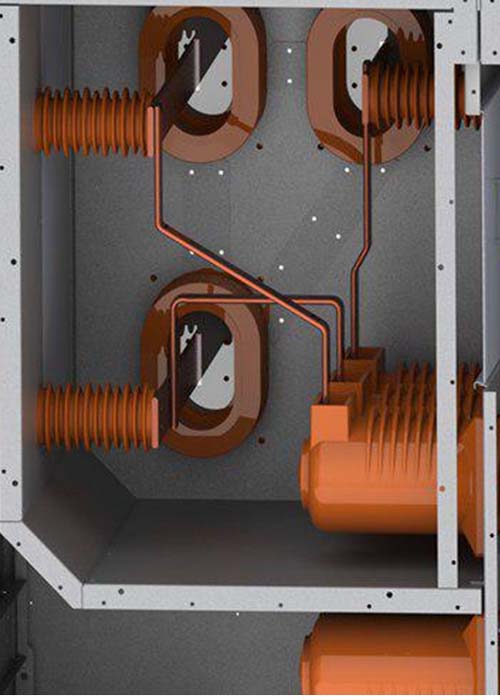

cart 05 0
КРУ серии «ПОЗИТРОН» разделены на 4 изолированных отсека:
  • отсек релейной защиты;
  • отсек сборных шин;
  • отсек выкатного элемента;
  • отсек кабельных присоединений.



Отсек выкатного элемента:
  • полностью изолирован от соседних отсеков;
  • дверь оснащена замком с многоточечной фиксацией;
  • клапан сброса избыточного давления вверх;
  • мультиаппаратное исполнение;
  • светодиодное освещение;
  • встроенные по умолчанию механические и электромагнитные блокировки.



Отсек сборных шин:
  • полностью изолирован от соседних отсеков;
  • доступ с двух сторон (с фронтальной и тыльной);
  • клапан сброса избыточного давления вверх;
  • сборные шины из катодной меди;



Отсек кабельных присоединений:
  • ТТ с гибкими выводами;
  • дверь оснащена замком с многоточечной фиксацией;
  • высокая точка подключения кабеля;
  • антиконденсатный обогрев отсека;
  • светодиодное освещение;
  • блок индикации наличия напряжения (опционально);
  • система механических и электромагнитных блокировок.
cart 05 0

Монтаж и эксплуатация

Конструктив отвечает большинству современных требований к монтажу и представляет собой установку на ровное основание с заранее подготовленными кабельными трассами.
КРУ серии «ПОЗИТРОН» является полностью законченным изделием. Для ввода в эксплуатацию требуется подключение внешних кабельных линий и комплексное опробование.




Высота над уровнем моря не более 2000м

Верхнее значение относительной влажности воздуха – 80% при температуре +25° С

Верхнее значение температуры окружающего воздуха – плюс 40°С

Нижнее значение температуры окружающего воздуха – минус 5°С

Документация

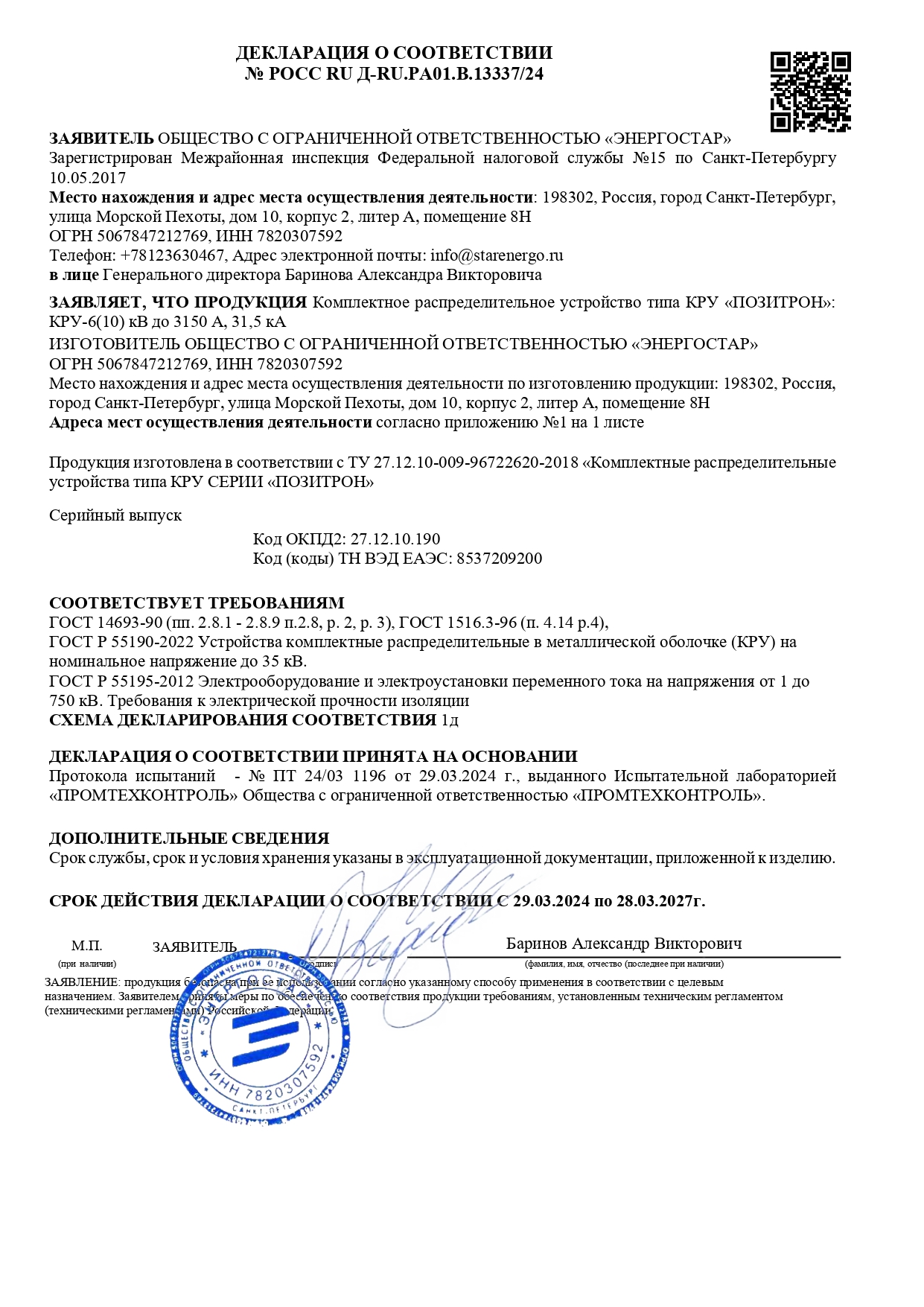

Декларация о соответствии JPG


//
