СМАРТ АВР ЭНЕРГОСТАР
Смарт АВР производства ЭНЕРГОСТАР предназначен для управления автоматическим или ручным переключением между двумя независимыми вводами с помощью секционного выключателя при неисправности или отключении одного из вводов в сетях напряжением до 1 кВ переменного тока на промышленных объектах в распределительных устройствах 0,4кВ (РУНН, ВРУ, ЩСН, ППУ и другие).
Широкий спектр применения: Смарт АВР предназначен для управления автоматическим или ручным переключением между двумя независимыми вводами в сетях до 1 кВ переменного тока. Идеальное решение для применения на промышленных объектах, таких как насосные станции, распределительные устройства 0,4кВ (НКУ: РУНН, ВРУ, ЩСН, ППУ и другие).
Интегрированный логический контроллер: Смарт АВР обеспечивает удобное управление благодаря интегрированному логическому контроллеру, совмещенному с информативной панелью. Визуализация состояния системы и органов управления делает мониторинг электроснабжения максимально удобным.
Сенсорная панель управления: Инновационная сенсорная панель позволяет управлять выключателями в автоматическом и ручном режимах простым касанием экрана. Забудьте о физических кнопках и лампах индикации – будьте в центре управления, всегда под рукой.

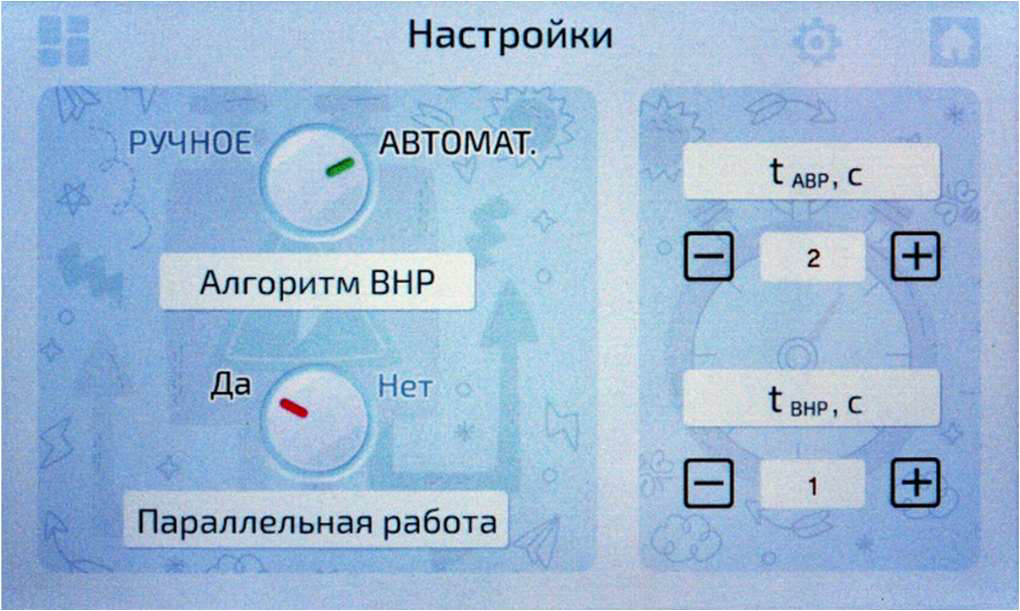

Интуитивное меню настройки: Персонализируйте работу Смарт АВР с помощью интуитивно понятного меню панели. Создавайте сценарии работы, соответствующие вашим требованиям, и наслаждайтесь оптимальным управлением энергоснабжением.
Смарт АВР ЭнергоСтар – исключительное сочетание надежности, инноваций и легкости в управлении. Вперед в будущее эффективного электроснабжения с нами!
Штатная, отлаженная программа логики: Использование заранее разработанной и проверенной программной логики, что обеспечивает стабильную и эффективную работу системы без необходимости дополнительной настройки и испытаний.
Универсальная программа с выбором алгоритма (АВР, ВНР, параллельная работа): Возможность выбора различных алгоритмов работы, таких как ВНР в ручном или автоматическом режиме, переключения при АВР и ВНР с токовой паузой или без (параллельная работа), что обеспечивает гибкость и адаптацию к различным требованиям.
Наличие типовых схем подключения к устройству: Готовые стандартные схемы подключения, упрощающие интеграцию устройства в различные системы и обеспечивающие легкую разработку проектной документации.
Наличие сенсорного экрана: Присутствие сенсорного дисплея, облегчающего взаимодействие с устройством и предоставляющего пользователю удобный интерфейс для управления и мониторинга.
Возможность контроля состояния системы: Мониторинг основных параметров, таких как состояние главных выключателей, наличие напряжения на вводах и шинах, а также общая сигнализация, что позволяет оперативно реагировать на изменения и проблемы в системе.
Возможность управления главными выключателями с экрана устройства: Возможность удаленного управления главными выключателями непосредственно через сенсорный экран, что обеспечивает удобство и оперативность в процессе эксплуатации.

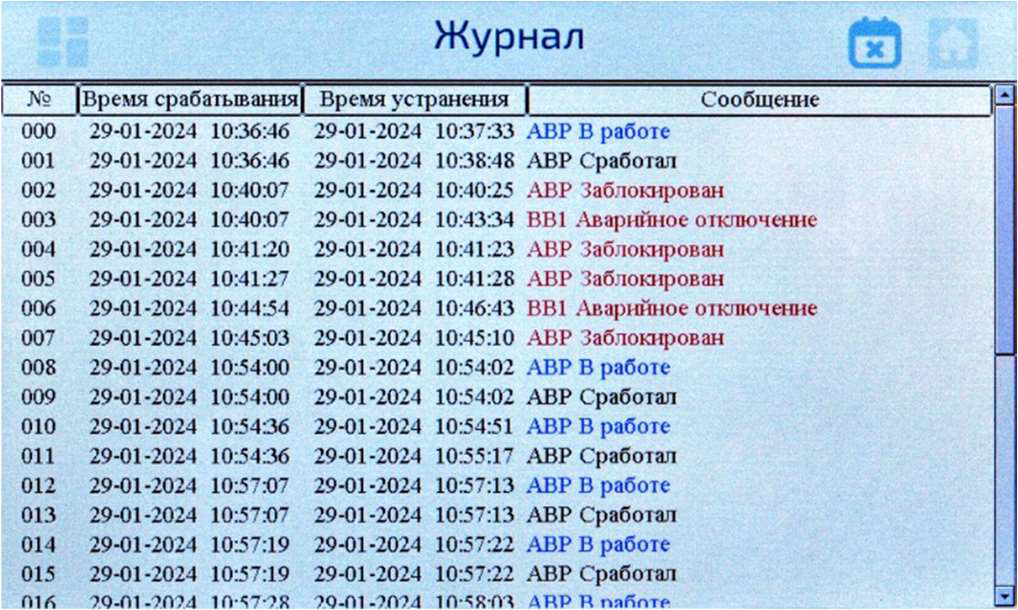

Наличие журнала аварийных событий: Автоматический журнал событий, фиксирующий все аварийные ситуации
и изменения в системе для последующего анализа и отладки.
Визуальное представление состояний входов и выходов устройства: Графическое представление текущего состояния входных и выходных узлов, облегчающее визуальное отслеживание параметров системы.
Наличие интерфейса RS485 и протокола Modbus RTU: Интеграция с другими системами через стандартный интерфейс RS485 и протокол Modbus RTU, что обеспечивает совместимость и возможность передачи информации в систему АСУ.
Аппаратная часть
Производитель: ООО «ЭНЕРГОСТАР»
Место установки: Дверь
Степень защиты фронтальной части: IP65
Экран: да
Размер экрана: 5"
Разрешение экрана: 800×480 пикселей
Тип экрана: TFT, резистивный, сенсорный
Цветность экрана: более 60 000
Оперативная память: 64 МБ
Память: Флеш 8 Мб
Процессор: 32-бит, 408 МГц
Питание: 24 В DC
Порты: USB Type-C х 2, USB Type-A, RS-485, RS-232
Параметрирование: бесплатное, открытое ПО
Связь с ПК: по порту USB Type-C
Программная часть
Мнемосхема: да
Отображение: ЖК экран
Отображение положения выключателей: да
Отображение состояния выключателей: да
Отображение наличие напряжения на вводе: да
Отображение наличия напряжения на шинах: да
Индикация:
Неисправность: да
АВР введен: да
АВР в работе: да
АВР сработал: да
ВНР введен: да
Блокировка АВР: да
Функционал:
Выбор алгоритма восстановления: да, ручной/автоматический
Выбор алгоритма переключения: да, с перерывом питания/без перерыва питания
Регулировка уставки времени срабатывания АВР: да
Регулировка уставки времени восстановления: да
Журнал аварийных событий: да
Регистр состояния входов/выходов устройства: да
Раздел справка: да
Выдача сигналов сухим контактом:
Неисправность: да
АВР в работе: да
АВР сработал: да
ВНР введен: да
Блокировка АВР: да
Включена токовая пауза: да
Схема АВР с воздушными выключателями (ACB1)
 |
ПЭ3 |
Э3 |
Схема АВР с выключателями в литом корпусе (CCB100, управление приводом 230 В)
|
ПЭ3 |
Э3 |
Схема АВР с выключателями в литом корпусе (CCB100, управ. приводом сухой контакт)
|
ПЭ3 |
Э3 |
